除了用用例图描述系统需求外,还可以用文字(或活动图)对每个用例进行需求说明,更具体地描述该用例与角色的交互。例如我们可以描述订货采购用例的需求说明如下:
· 如果是新商品:
a. 新商品登记;
b. 采购进货;
c. 登记入库 。
· 如果商品库存不足:
a. 采购进货;
b. 登记入库。

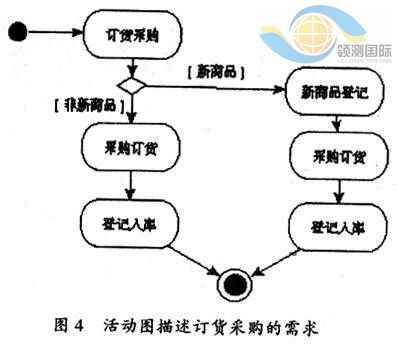

订货采购需求可以用活动图来描述,如图4所示。由于用例的需求说明直接影响到后续设计阶段对类的操作的定位,因此,用例的需求说明应当尽量全面、准确。
值得说明的是,绝大多数用例可以在系统需求分析阶段确定,但随着系统的进展,可能会发现更多的用例,甚至会发现前面定义的用例存在不够确切或错误的地方,需要重新修改。因此,在整个系统开发过程中,都应当时刻关注用例。
特定领域分析
分析阶段的另一项工作是特定领域分析,以列出系统中的特定领域类。我们可以通过阅读规格说明、用例以及寻找系统处理的"概念"来进行特定领域分析,也可以通过用户和领域专家的讨论,以识别出要处理的所有关键类及它们的相互关系。这里的特定领域是指具体的商业领域,而不是整个系统领域。
在本实例中,可以确定商业MIS中的特定领域类为商品、保质商品、非保质商品、物品、销售、订货、库存、厂商,并使用类图来描述系统领域类及其关系。
需要强调的是,这一阶段对特定领域类的描述具有一定的素描性质,也就是说特定领域类的操作和属性不一定与最终实现时的定义一致。因为此时还没有涉及到系统功能的具体实现,不可能准确、完整地定义它们。有一些操作需要在设计阶段细化时才能确定。
此外,为了描述领域类的动态行为,可以使用UML中的任何一种动态图(如顺序图、活动图、合作图、状态图)。本阶段的各动态图都具有素描性质,主要是为了协助对领域类及其相互关系的分析,为下一阶段的具体设计打下基础。
UML建模是很灵活的过程,使用者不必面面俱到地画出各种图。对于每一幅图,只有在必要时(比如能帮助分析、设计、指导编码、加深理解、促进交流等)才需要画出,这样的图对建模才有意义,否则会浪费精力而事倍功半。
(未完待续)
