标准建模语言UML及其支持环境(六)

发布: 2009-11-04 10:26 | 作者: 不详 | 来源: 领测软件测试网采编 | 查看: 11次 | 进入软件测试论坛讨论

领测软件测试网

每次迭代都分为以下几个阶段:
分析阶段 建模的目的是捕捉系统的功能需求,分析、提取所开发系统的"客观世界"领域的类以及描述它们的合作概貌。
设计阶段 建模的目的是通过考虑实现环境,将分析阶段的模型扩展和转化为可行的技术实现方案。
实现阶段 具体工作就是进行编码,同时对已构造的模型作相应的修正。
配置阶段 通过模型描述所开发系统的软硬件配置情况。
测试阶段 使用前几个阶段所构造的模型来指导和协助测试工作。


在系统开发的不同阶段,使用UML为系统建模,可以通过建立不同的模型,从不同的视角,以不同的详略程度对系统进行描述。下面以一个商业管理信息系统的开发过程为例,具体介绍UML建模的实际过程:
(1) 需求
最初版本商业MIS的正文需求规格说明应当由代表系统最终用户的人员提供,内容包括系统基本功能需求和对计算机系统的要求。大致描述如下:
· 它是一个商业支持系统;
· 采购员采购所需的商品;
· 保管员将采购的商品登记入库;
· 调拨员将库存商品调拨到相应的销售部门;
· 销售部门销售商品;
· 统计部门核算商场经营状况;
· 系统能运行于通用的技术环境(如UnixWindows等)中,具有
良好的图形用户界面
· 系统容易维护,便于功能扩充 。
由于基于UML的系统开发采取增量和迭代方式,商业MIS的初始版本仅需要完成系统的最基本功能(基本业务),而其他功能的实现(如商品移管、电子订货、电子支付、网络销售等)则在以后的版本中完成。


(2) 分析
分析的任务是找出系统的所有需求并加以描述,同时建立模型,以定义系统中的关键领域类,应由系统用户和开发人员合作完成。这一阶段不要拘泥于设计细节和技术方案。


需求分析
分析的第一步是定义用例,以描述所开发系统的外部功能需求。用例分析包括阅读和分析需求说明,此时需要与系统的潜在用户进行讨论。用例模型的主要构件是用例、角色和系统边界。用例用于描述每个功能需求,系统边界用于界定系统功能范围,而角色用于描述与系统功能有关的外部实体,它可以是用户,也可以是外部系统。

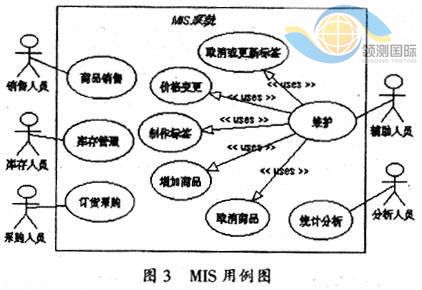

在本实例中,通过分析,先确认商业MIS中的角色有销售人员、库存人员、采购人员、辅助人员和分析人员。在此基础上,确认用例。商业MIS的用例有订货采购、库存管理、商品销售、统计分析、系统维护(包括增加商品、取消商品、制作标签、价格变更、取消或更新标签)。如图3所示。
