标准建模语言UML及其支持环境(五)

泳道
活动图告诉你发生了什么,但没有告诉你该项活动由谁来完成。在程序设计中,这意味着活动图没有描述出各个活动由哪个类来完成。泳道解决了这一问题。它将活动图的逻辑描述与顺序图、合作图的责任描述结合起来。如图2所示,泳道用矩形框来表示,属于某个泳道的活动放在该矩形框内,将对象名放在矩形框的顶部,表示泳道中的活动由该对象负责。
对象
在活动图中可以出现对象。对象可以作为活动的输入或输出,对象与活动间的输入/输出关系由虚线箭头来表示。如果仅表示对象受到某一活动的影响,则可用不带箭头的虚线来连接对象与活动,如图2所示。
信号

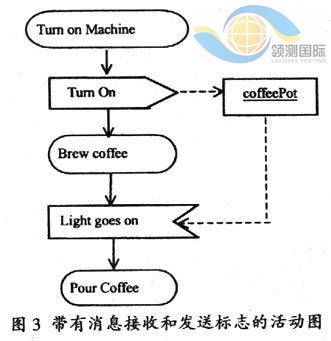

如图3所示,在活动图中可以表示信号的发送与接收,分别用发送和接收标志来表示。发送和接收标志也可与对象相连,用于表示消息的发送者和接收者。

6. 四种图的运用
上面对UML中用于描述系统动态行为的四个图(状态图、顺序图、合作图和活动图)做了简单地介绍。这四个图均可用于系统的动态建模,但它们各自的侧重点不同,分别用于不同的目的。下面对如何正确使用这几个图做一简单的总结,在实际的建模过程中要根据具体情况灵活运用这些建议。

首先,不要对系统中的每个类都画状态图。尽管这样做很完美,但太浪费精力,其实你可能只关心某些类的行为。正确的做法是:为帮助理解类而画它的状态图。状态图描述跨越多个用例的单个对象的行为,而不适合描述多个对象间的行为合作。为此,常将状态图与其它技术(如顺序图、合作图和活动图)组合使用。

顺序图和合作图适合描述单个用例中几个对象的行为。其中顺序图突出对象间交互的顺序,而合作图的布局方法能更清楚地表示出对象之间静态的连接关系。当行为较为简单时,顺序图和合作图是最好的选择。但当行为比变复杂时,这两个图将失去其清晰度。因此,如果想显示跨越多用例或多线程的复杂行为,可考虑使用活动图。另外,顺序图和合作图仅适合描述对象之间的合作关系,而不适合对行为进行精确定义,如果想描述跨越多个用例的单个对象的行为,应当使用状态图。
