　　 校园信息系统建设背景

河南工业大学是一所中央与河南省共建、以河南省管理为主的全国第一批示范性高工专重点建设学校。学校现有教职工1947人，全日制在校学生22390人。学校设有涵盖工科、理科、商科、人文科学、社会科学和农科6大学科门类的40个本科专业，34个专科专业。拥有14个硕士点，并同多家国外领先教育机构保持良好的交流与联系，合作培养优秀人才。学校已经形成了以本科教育为主体，具有完善的学士、硕士两级人才培养体系的多科性普通高等学校。



河南工业大学位于位于郑州市中原区，其中占地面积2772亩的新校区座落在郑州高新技术开发区内，为了真正实现校园网络化、信息化建设，为学生提供高效、舒适、方便的校园生活，并能更好的和外界沟通，该校计划在未来不久的时间内建立一套完整的校园信息系统，实现校园通讯网络、图书馆信息系统、校园一卡通系统这三套功能，同时把这三部分整合成一个大的系统，统一规划部署。



需求分析：



该校园信息系统建设主要包括三方面的功能：校园通讯网络、图书馆信息系统和校园一卡通系统。

校园通讯网络功能较为复杂，涉及各个领域，如科研、学术、软件、经济、政治等的信息资源共享系统，人事管理、财务管理、教务管理、科研管理、档案管理、外事管理、医疗管理、后勤管理等学校信息管理系统和MAIL系统等。不同应用对服务器要求不同，为此，浪潮建议将各个不相关应用服务分开部署，以获得较好的性能和管理、维护的方便。而校园管理应用的数据对学校的整体教学与运营来说至关重要，对存储系统的高可用性、可管理性以及数据安全都提出了较高的要求。



图书馆信息系统主要指电子图书馆系统，目前为两套，不久的将来会继续扩建。根据电子图书独特的特点和校园学生的数量，图书馆信息系统需要的应用服务器性能相当高，而图书文档的存储对存储系统的容量空间也提出了较大的要求，以保障图书馆馆藏电子文档的扩充需求。



校园一卡通系统可供学生用于校园内部处理杂务，购买食品、饮料、书本，借阅图书等。一卡通不仅方便了大家使用，也是学校信息化水平的重要标志。这个系统不仅要求数据的绝对准确和安全，而且要求24小时工作，对稳定性、可靠性、并行处理性和网络性能要求都很高。



推荐方案：



河南工业大学要求校园信息系统同时实现校园通讯网络、图书馆信息系统和校园一卡通系统，整套系统功能复杂，对供应商的产品设备、方案能力、实施能力和服务水平都提出了较高的要求。浪潮专家基于对河南工业大学需求的详细分析，并多次与用户的交流，推荐采用全冗余的高可用SAN方案，来构建河南工业大学校园信息系统的数据平台。

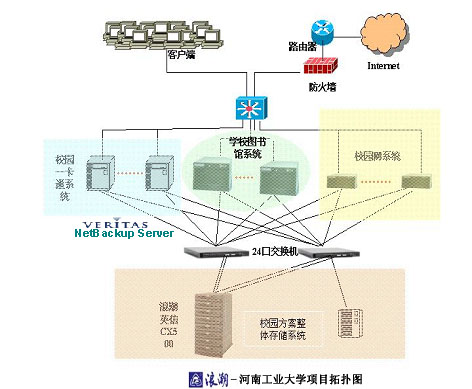

主干采用千兆/百兆以太网络，存储采用独立的存储区域网络（SAN），实现数据的独立存储和管理。校园计算机网络需要的服务器通过SAN交换机连接到光纤存储系统上，图书馆系统服务器和一卡通系统的服务器也通过这个交换机连接到这个存储系统上。每台服务器通过两条线路分别连接在两台SAN交换机上，浪潮英信EMC CX500存储系统通过四条线路连接在两台交换机上，由于一卡通和部分学校信息管理系统的数据尤为重要，为了万无一失，浪潮的存储专家建议通过一台ADIC的Scalar 24 LTO磁带库，用于此类关键数据的离线备份，确保整个校园信息系统有一定的容灾能力。（磁带库由于自己的特点，单线连接到主SAN交换机，并由备份管理服务器管理和访问）。



该方案存储系统采用了浪潮英信EMC CX500存储系统，该系统是浪潮与2004年6月正式发布与世界信息存储领域领先厂商EMC的战略合作后，推出的一款针对中端存储市场的信息存储系统。该系统两个存储处理器，每存储处理器2颗CPU；4 GB 高速缓存，采用可调节读写缓存分配技术和独特缓存数据保护技术，可适应企业不同应用对缓存的不同需求，并在任何意外情况下完善保障数据安全；拥有760 MB/s业界同类产品的最大带宽；可同时支持FC磁盘阵列和ATA磁盘阵列；4个2Gb光纤通道用于前端连接；最多支持120个磁盘驱动器，提供最大27TB容量空间；并有丰富强大的软件功能，支持路径冗余和负载均衡软件；支持快照功能软件；同时支持SAN内部的数据迁移功能和基于存储设备的远程数据复制功能。完全满足河南工业大学校园信息系统对存储效能、数据安全和系统高可用性的多方面需求。



方案优势：



该校园信息系统的数据平台，采用全冗余部署的高可用SAN架构，可通过连接设备的完全冗余，保证整个方案没有单点故障，拥有最高级别的系统可靠性，配合负载均衡软件，最大优化存储效能，完全满足河南工业大学对数据安全和系统高可用性的要求。

通过构建存储区域网络（SAN），凸显数据集中化、网络化存储优势，保障河南工业大学多个关键应用的高级别可靠性；同时保障河南工业大学因教学业务增长带来的数据和应用双方面的扩展需求；提高数据空间的利用率；在保证管理高效性的同时，节省整体拥有成本TCO。

通过Veritas备份软件对校园网管理数据和一卡通信息数据进行备份，构成LanFree备份方式，在提高备份效率的同时，不影响网络运营。

后期实施



通过河南工业大学信息处的努力工作和浪潮技术工程师的大力支持，校园信息系统工程建设实施已接近尾声，其中服务器、存储、交换机都已调试到最佳运行状态，整个校园网系统已经投入试运行，系统运营稳定。浪潮为河南工业大学信息化建设提供了优质稳定的产品和高效专业的服务，并对该校日后的教学发展产生了深远得影响，该校用户表示，我们对浪潮公司的专业实施和后期培训非常满意，并希望今后有机会继续与浪潮合作，共同促进河南工业大学信息化建设的发展和提高。
