UML定义的消息类型有三种:
简单消息(Simple Message) 表示简单的控制流。用于描述控制如何在对象间进行传递,而不考虑通信的细节。
同步消息(Synchronous Message) 表示嵌套的控制流。操作的调用是一种典型的同步消息。调用者发出消息后必须等待消息返回,只有当处理消息的操作执行完毕后,调用者才可继续执行自己的操作。
异步消息(Asynchronous Message) 表示异步控制流。当调用者发出消息后不用等待消息的返回即可继续执行自己的操作。异步消息主要用于描述实时系统中的并发行为。
2. 状态图
状态图(State Diagram)用来描述一个特定对象的所有可能状态及其引起状态转移的事件。大多数面向对象技术都用状态图表示单个对象在其生命周期中的行为。一个状态图包括一系列的状态以及状态之间的转移。
(1) 状态 所有对象都具有状态,状态是对象执行了一系列活动的结果。当某个事件发生后,对象的状态将发生变化。状态图中定义的状态有:初态、终态、中间状态、复合状态。其中,初态是状态图的起始点,而终态则是状态图的终点。一个状态图只能有一个初态,而终态则可以有多个。
中间状态包括两个区域:名字域和内部转移域,如图3所示。图中内部转移域是可选的,其中所列的动作将在对象处于该状态时执行,且该动作的执行并不改变对象的状态。

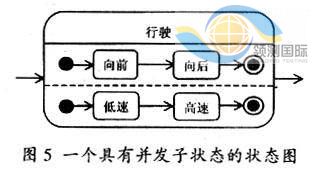

一个状态可以进一步地细化为多个子状态,我们将可以进一步细化的状态称作复合状态。子状态之间有"或关系"和"与关系"两种关系。或关系(如图4)说明在某一时刻仅可到达一个子状态。例如,一个处于行驶状态的汽车,在"行驶"这个复合状态中有向前和向后两个不同的子状态,在某一时刻汽车要么向前,要么向后。与关系( 如图5)说明复合状态中在某一时刻可同时到达多个子状态(称为并发子状态)。具有并发子状态的状态图称为并发状态图。
