类的获取和命名 最顶部的格子包含类的名字。类的命名应尽量用应用领域中的术语,应明确、无歧义,以利于开发人员与用户之间的相互理解和交流。类的获取是一个依赖于人的创造力的过程,必须与领域专家合作,对研究领域仔细地分析,抽象出领域中的概念,定义其含义及相互关系,分析出系统类,并用领域中的术语为类命名。一般而言,类的名字是名词。
类的属性 中间的格子包含类的属性,用以描述该类对象的共同特点。该项可省略。图1中"客户"类有"客户名"、"地址"等特性。属性的选取应考虑以下因素:
*原则上来说,类的属性应能描述并区分每个特定的对象;
*只有系统感兴趣的特征才包含在类的属性中;
*系统建模的目的也会影响到属性的选取。
根据图的详细程度,每条属性可以包括属性的可见性、属性名称、类型、缺省值和约束特性。UML规定类的属性的语法为:
可见性 属性名 : 类型 = 缺省值 {约束特性}
图1"客户"类中,"客户名"属性描述为"- 客户名 : 字符串 = 缺省客户名"。 可见性"-"表示它是私有数据成员,其属性名为"客户名",类型为"字符串"类型,缺省值为"缺省客户名",此处没有约束特性。
不同属性具有不同可见性。常用的可见性有Public、Private和Protected三种,在UML中分别表示为"+"、"-"和"#"。
类型表示该属性的种类。它可以是基本数据类型,例如整数、实数、布尔型等,也可以是用户自定义的类型。一般它由所涉及的程序设计语言确定。
约束特性则是用户对该属性性质一个约束的说明。例如"{只读}"说明该属性是只读属性。
类的操作(Operation) 该项可省略。操作用于修改、检索类的属性或执行某些动作。操作通常也被称为功能,但是它们被约束在类的内部,只能作用到该类的对象上。操作名、返回类型和参数表组成操作界面。UML规定操作的语法为:
可见性 操作名 (参数表) : 返回类型 {约束特性}
在图1中,"客户"类中有"取客户地址"操作,其中" +"表示该操作是公有操作,调用时需要参数"客户名",参数类型为字符串,返回类型也为字符串。
类图描述了类和类之间的静态关系。定义了类之后,就可以定义类之间的各种关系了。
(3) 关联关系
关联(Association)表示两个类之间存在某种语义上的联系。例如,一个人为一家公司工作,一家公司有许多办公室。我们就认为人和公司、公司和办公室之间存在某种语义上的联系。在分析设计的类图模型中,则在对应人类和公司类、公司类和办公室类之间建立关联关系。
在图1中最上部存在一个"属于"/"签定"关联:每个"保险单"属于一个"客户",而"客户"可以签定多个"保险单"。除了这个关联外,图1中还有另外两个关联,分别表示每个"保险单"包含若干个"保险单上的项目",而每个"保险单上的项目"涉及单一的"保险类别"。
关联的方向 关联可以有方向,表示该关联单方向被使用。关联上加上箭头表示方向,在UML中称为导航(Navigability)。我们将只在一个方向上存在导航表示的关联,称作单向关联 ( Uni-directional Association ),在两个方向上都有导航表示的关联,称作双向关联 ( Bi-directional Association )。图1中,"保险单"到"保险单上的项目"是单向关联。UML规定,不带箭头的关联可以意味着未知、未确定或者该关联是双向关联三种选择,因此,在图中应明确使用其中的一种选择。
关联的命名 既然关联可以是双向的,最复杂的命名方法是每个方向上给出一个名字,这样的关联有两个名字,可以用小黑三角表示名字的方向(见图1中最上部的"属于"/"签定"关联)。为关联命名有几种方法,其原则是该命名是否有助于理解该模型。

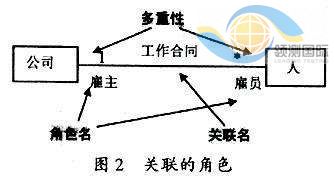

角色 关联两头的类以某种角色参与关联。例如图2中,"公司"以"雇主"的角色,"人"以"雇员"的角色参与的"工作合同"关联。"雇主"和"雇员"称为角色名。如果在关联上没有标出角色名,则隐含地用类的名称作为角色名。角色还具有多重性(Multiplicity),表示可以有多少个对象参与该关联。在图2中,雇主(公司)可以雇佣(签工作合同)多个雇员,表示为"*"; 雇员只能与一家雇主签定工作合同,表示为"1"。多重性表示参与对象的数目的上下界限制。"*"代表0～∞,即一个客户可以没有保险单,也可以有任意多的保险单。"1"是1..1的简写,即任何一个保险单仅来自于一个客户,可以用一个单个数字表示,也可以用范围或者是数字和范围不连续的组合表示。
