嵌入式系统是以应用为中心，以计算机技术为基础，软件硬件可裁剪，适用于系统对功能、可靠性、成本、体积、功耗有严格要求的专用计算机系统，是一种软硬件高度结合的产物，其系统功能实现的关键在于经过高效率设计的各类应用软件。和通用计算机软件不同，嵌入式系统中的软件一般都固化在只读存储器中，而不是以磁盘为载体可以随意更换，所以嵌入式系统的应用软件和嵌入式产品一样都具有较长的生命周期。另外，各个行业的应用系统和产品很少发生突然性的跳跃，嵌入式系统中的软件也因此更强调可继承性和技术衔接性，发展比较稳定。以上两点使得基于原有的硬件平台即可完成嵌入式系统的软件升级，从而节省用户的成本，提高系统供应商的产品竞争力和服务效率。软件注入就是能够实现这种软件升级方式的技术之一。
就嵌入式系统而言，软件注入是指将嵌入式系统中的软件模块使用在线可编程存储器存储，可在需要时通过外部注入设备的注入技术。它十分有利于机电一体化产品等需要严密封装的嵌入式系统的软件升级和完善。
1 软件注入的可行性分析
在各类嵌入式计算机中，微控制器 MCU （ Micro Controller Unit ）以其低功耗、高可靠性、片内外设资源丰富且易于扩展的优势而成为各种控制应用的主流，这种用于控制的嵌入式系统也大量而广泛地应用于各个领域。由于结构特点、运算速度增快和存储容量增大，使得单片 MCU 不仅用于控制，也逐步用于各类运算等应用，因此在嵌入式系统中针对 MCU 的软件注入应用最为普遍，也最具代表意义。下面将讨论基于 C8051F023 的软件注入的实现。
要想实现软件注入，嵌入式系统所采用的 MCU 必须具有在系统可编程能力，即程序存储器支持应用程序的擦除和重新写入。此外，嵌入式系统应具有较大的程序存储空间和较快的运行速度，以便能够存储和运算比较复杂的软件算法。
C8051F023 属于 Cygnal 公司的 C8051F 系列。该芯片内核 CIP-51 采用了流水线指令结构，速度最高可达 25MIPS （ Million Instructions Per Second ，每秒百万条指令），且 70% 的指令可在 1~2 个系统时钟周期内完成，这为嵌入式设备采用复杂的算法提供了必要的条件。同时芯片内部集成了容量达 64KB 的 Flash 存储器，用于程序代码和非易失性数据的存储，可由软件使用 MOVX 指令对 Flash 存储器进行在系统编程。
由以上分析可知， C8051F023 完全具备软件注入的实现条件。
2 软件注入的技术措施和实现方案
通用计算机具有完善的人机接口界面，在上面增加一些开发应用程序和环境即可进行对自身的开发。而嵌入式系统本身不具备自举开发能力，因此必须有一套开发工具和环境才能进行开发，这些工具和环境一般是基于通用计算机上的软硬件设备以及各种逻辑分析仪、混合信号示波器等。图 1 给出的就是一种基于通用计算机平台的软件注入实现方案。
由图 1 可以看出，为了实现软件注入，除了具备运行在通用计算机平台上的相关开发工具（例如 VC++ 、 VB 、 Delphi 等）外，还必须制订软件注入规程和研制软件注入设备。注入规程包括嵌入式系统和注入设备的物理接口的机械特性和电气特性、具有口令字校验功能和差错控制机制的通信协议等；注入设备分为注入卡和注入枪，前者采用通用计算机的标准接口如 RS232 、 USB 等与通用计算机互连，用于将软件程序输入到注入枪，也可直接对嵌入式设备注入，后者为移动式注入设备，便于为不在本地的嵌入式系统完成软件的升级服务。

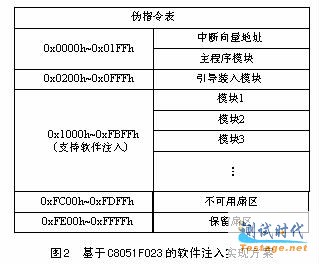

在制订了软件注入规程并拥有了相应注入设备后，还需要解决新注入程序与 MCU 中的固化程序的连接问题，以实现新注入代码的功能。图 2 给出了基于 C8051F023 的一种解决方案。
该方案是一个基于 MCU 所实现的功能模块化方案，在固化在 Flash 中的主程序模块和引导装入模块的支持下，模块 1 、模块 2 、模块 3 等均可实现程序代码的更新。方案中的主程序模块完成 MCU 的初始化工作以及可注入模块所需的一些默认设置，而不可用扇区和保留扇区是 C8051F023 的特性。前者提供了芯片的安全选项，但不支持应用程序在系统可编程；后者为工厂专用，不能存储用户程序。
在 0x1000~0xFBFF 的地址空间内，每个模块为具有某一功能的相对独立的软件代码，其所占的地址空间可依据程序代码的大小通过伪指令来定义和修改。当存储器容量较大时，剩余的地址空间可作为保留，用于存储新增加的功能模块代码。
通常 MCU 的中断向量位于主程序模块的地址空间内且是固定不变的（ C8051F023 的中断向量地址为 0x0000 ～ 0x00AB ）为了能够使用硬件中断资源（比如 UART ，定时器等）以及确保所有功能模块都能获得调用，需要统一定义中断服务程序（ ISR ）和所有功能模块（包括保留地址空间）的入口地址和地址空间范围，这是实现新注入软件与固化软件之间连接的唯一途经。在开发新的可注入软件模块时必须遵守这一规定，如果入口地址不一致，新的软件模块将得不到调用；如果软件模块太大以至超出了规定的地址空间范围，新的软件模块将会占用相邻模块的地址空间，从而影响后者的调用和功能实现。此外，在编写软件注入模块时还要注意以下两点。
① 在写入新的软件代码之前，需要将程序存储器中原来的数据擦除。由于 C8051F023 的 Flash 存储器是以大小为 512B （用十六进制表示为 200H ）的扇区为单位组织的，一次擦除操作将删除整个扇区，因此每个功能模块的地址空间必须是 200H 的整数倍。
② C8051F023 特有的优先权交叉开关译码器在数字外设引脚和通用 I/O 端口之间建立了可控的连接，该机制提高了 I/O 灵活性，但也使得如下情况成为可能：新开发的可注入模块需要使用并配置高优先权的外设，在把该模块注入到 MCU 后，这些配置会改变主程序模块中已经定义的数字外设与通用 I/O 端口间的关系，使得 I/O 引脚不再具有原先的含义，从而破坏了 MCU 与嵌入式设备间的接口标准。因此，必须在主程序模块中统一配置优先权交叉开关译码器，从而为所有模块建立一个通用的、引脚含义明确的硬件平台。
3 软件代码文件的生成

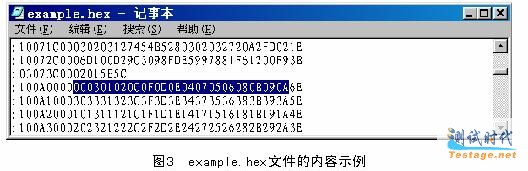

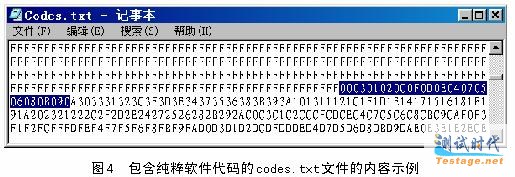

从图 1 可以看出，软件程序最终是以十六进制代码的形式驻留在软件注入枪或注入卡中的，因此软件程序的十六进制代码文件必不可少。然而，在 C8051F023 集成开发环境下，源程序文件经过编译后生成的二进制文件是不可读的，只能通过 JTAG 口下载到 MCU 中。对此，需要把开发环境中附带的 DOS 程序 oh51.exe 复制到与编译后的二进制文件相同的文件夹下，然后在 DOS 操作环境下利用该工具将生成的二进制文件转换成 hex 文件。然而，此时的 hex 文件仍是不可用的（如图 3 所示，这里假设文件名为 example ），因为它包含了行标识符号、代码地址、校验字符等非代码内容，并且由于 ORG 伪指令的使用使得软件代码的地址是不连续的，而通常采用的手段是将软件代码下载到连续的存储器空间，以简化通信协议的制订和引导装入程序的编写。针对这种情况作者编写了 DOS 程序 v2.exe ，利用该程序可将输入的 hex 文件统一转换成仅包含纯粹软件代码的 codes.txt 文件（如图 4 所示），同时生成的 readme.txt 文件给出了在注入软件时所需的一些参数（该参数与软件注入规程有关）。 V2 程序的功能具有通用性，可作为 C8051F023 集成开发环境的一部分，该程序使用 Turbo C 2.0 集成开发环境开发，其源代码见本刊网站 www.dpj.com.cn 。
结 语
软件注入技术是实现嵌入式系统软件升级的一种有效手段，在实施过程中需要采取诸如制订软件注入规程、研制软件注入设备并开发相应各类软件等一系列技术措施，且具有多种可行方案。本文给出了其中的一种实施方案（如图 1 所示），在论述了采用软件注入技术的优势和可行性后，针对采用 C8051F023 的嵌入式系统，讨论了基于 C8051F023 的软件注入实现方案和相关的一些问题，并编写了 V2 程序以完善 C8051F023 集成开发环境在实现软件注入方面的功能。
