中山大学校园网改造案例

领测软件测试网

　　 21 世纪是知识经济的世纪，以知识和信息的生产、传播和应用为基础的知识经济将占世界经济发展的主导地位，国家综合国力和国际竞争能力越来越取决于教育发展、科学技术和知识创新的水平。因此，教育在经济和社会发展过程中将发挥越来越突出的作用。

而随着中国加入WTO，经济全球化进程加快和知识经济时代的到来，国家和人民对高等教育的要求也越来越高，越来越支持。为了实现我国高等教育飞速发展，不仅要在教育思想、体制和内容上的创新，还应在教育方法和教育手段上创新，并努力改善学校教学条件,构建数字校园的话题也就被提了出来。

数字校园是在传统校园的基础上，利用先进的信息化手段和工具，实现校园的各项资源的数字化，形成一个完整的数字空间。在数字校园里，可以通过现代化手段，方便地实现学校的教学、科研、管理和服务等活动的全部过程，从而达到提高教学质量、科研水平和管理水平的目的。

中山大学的数字校园建设从很早的时候就开始了，并且一直都在不断的调整和完善，近期，中山大学又打算在原来的基础上对校园的网络进行改造。

项目需求分析及目标

经过7年多时间的建设，中山大学(包括原中山医科大学)校园网已经具备相当规模(入网计算机达18000余台)，而本次网络改造是在目前的基础上进行的调整。“统一、融合”就是这次新的中山大学校园网调整过程所应遵循的基本理念，通过这次调整，中山大学校园网的可靠性、可用性、安全性、可管理性和可扩展性将会得到明显提高。

此次校园网改造从广州南校区开始。目前广州南校区已经有两台AVAYA P882R交换机，为提高设备的利用率和减少投资的成本，计划将这两台交换机同时作为整个中山大学的核心交换机。

在校园网的组建过程中，技术先进性、产品可靠性、易管理性和可扩展性等都是必须考虑的因素。中山大学的网络系统已经建设多年，目前遇到的问题主要是网络性能不足和网络管理不力，因此，对于本次中山大学的网络改造项目，应该将高性能、高性价比，流量工程与QoS，网络可靠性，网络安全，网络管理等作为最基本的要求。

按中山大学专家的规划，中山大学的网络是一个规模巨大的全国示范性校园网，具有分明的层次包括边缘层、核心层、汇聚层、分布层、楼层、节点层等，经过本次的改造，这样的层次会更清晰，管理更方便，性能更优越。

具体实现

本次改造将在校园网的边界放置一台高性能路由器，主要用于校园网边界解决吞吐量的瓶颈问题以及实施各种校园网接入INTERNET时的网络策略，3台汇聚交换机主要解决各局域网的汇聚连接和实施各种网络策略，再用两台相同系列的安奈特千兆交换机以冗余方式连接数据中心高性能服务器群，以提高其可靠性，而各院系的千兆接入交换机则用于教学科研区的各院系、单位的千兆升级改造和访问控制，安奈特的端到端网络系统解决方案及其网络设备产品，很好的满足了具体的要求和实现。

安奈特端到端网络系统解决方案

针对教育行业，在充分利用投资、保证网络先进性的前提下，安奈特提供了适合高校应用的网络技术和端到端的网络系统解决方案，并且提供了最具性能价格比的设备，采用其具体的网络解决方案及相关设备产品，能够建立起一个技术先进、高效优质的校园网络系统，为师生、科研人员和管理干部提供一个先进的计算机网络环境，促进学校的教学、科研和管理的进一步发展。

安奈特网络设备解决方案

核心解决方案

运营级大容量、无阻塞、多层机箱式核心交换机SwitchBlade4000

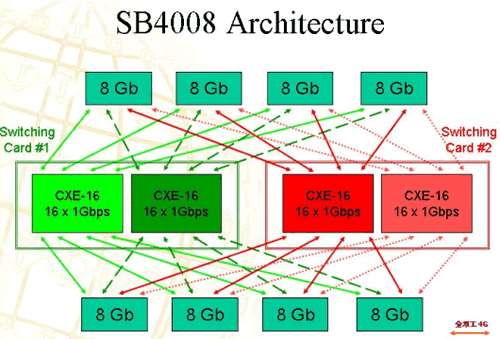

AT-SB4000系列交换机提供强大的线速交换性能，能够在所有类型的端口上无阻塞的转发各种不同长度的L2，L3数据。AT- SB4008提供高达128G高吞吐交换矩阵，是具有大容量、无阻塞、线速转发特性的运营级以太网交换机。AT-SB4008具有业界领先的背板吞吐量和端口密度，10槽机箱，128G背板吞吐量，全冗余设计(交换引擎、电源)，所有模块支持热插拔。采用分布式交换设计，每个负载模块拥有独立的ASIC芯片，可独立进行线速三层交换，大幅度减少交换引擎工作负担，提高交换能力。AT-SB4008还为每个模块提供了16G的背板连接。



AT-SB4000提供了众多优秀的特性：基于硬件的全线速，无阻塞多层交换，支持IP/IPX路由，灵活部署基于策略的QoS机制，丰富的组播特性，简单高效的控制功能。AT-SB4000还支持丰富的2层/3层特性集合，包括静态路由，路由协议集 (RIP/RIPv2，OSPF，BGP-4，IS-IS)，组播协议 (IGMP，IGMP Snooping，DVMRP，PIM-SM，PIM-DM)，支持IP路由，IPX路由和Appletalk路由，4096 VLANs，和灵活的链路汇聚功能(LAG)等。

AT-SB4000系列交换机机箱提供了非常灵活广泛的模块接入能力.在高可用性设计上，采用了无源背板，冗余引擎以及N+1电源冗余，支持热插拔等技术，为用户提供高可用性解决方案。

汇聚解决方案

运营级、多功能的无阻塞千兆汇聚核心交换机ClayMore9800

AT-9800系列为千兆多层交换机，在性能、可靠性、灵活性方面的指标都采用了新的标准，在一个1.5U厚、可安装于标准机架的机箱内，AT-9800提供32G的背板吞吐能力，并可以2400万包/每秒的速率线速处理IP/IPX的三层交换。

AT-9800系列交换机提供市场领先的QoS机制，精细的控制能力，帮助用户实现从物理层到第4层以上的带宽流量控制，最大/最小带宽保障，让用户可以灵活的部署基于策略和服务品质协议(Service Level Agreements)的Qos流量管理，AT-SB4000在高速，灵活，基于硬件交换的平台上，实现了强大的QoS控制功能。AT-9800系列交换机可以广泛的适用于需要高密度的千兆端口汇聚，对语音、数据、图像的传输质量有着严格保障的多种行业用户。

AT-9800交换机同样支持丰富的2层/3层特性集合及组播协议、IP路由、IPX路由和Appletalk路由等功能。

分布解决方案

多层智能交换机8700

AT-8700系列增强型快速以太网交换机，以适当的价位带来了无与伦比的集成与交换性能。8700系列专为高性能的桌面连接、工作组和服务器群或主干网应用而设计的，因此它的所有端口都具有线速的第二层交换和IP路由。为建设智能的网络系统提供可能。

8700系列增强型快速以太网交换机都具有两个扩展插槽。每个扩展插槽都可配置100BaseFX、1000BaseSX、 1000BaseLX或1000BasT接口模块。这种灵活性为配线间、服务器组和带有光纤铜缆线的校园提供高速连接。配置两个扩展插槽作为链路汇聚组可以保证更大的带宽和冗余均衡负载。8700系列交换机还具有先进的二层\三层和四层特性。同时其基本软件包支持丰富的路由协议包括集，包括:IP静态路由、RIP、RIPv2和OSPFv2 路由协议，可以帮助网络管理人员灵活的在VLAN，IP子网之间实现路由互通通. 先进的ASIC技术可以线速侦测每个数据包头部的80字节，并可以按流量分类规则实现过滤和质量服务映射。

8700系列交换机具有双向的带宽限制.对于想基于端口来分配带宽的用户来说，这是一个完美的特征。利用带宽限制，可以根据用户的需求来定义不同的接入带宽服务级别，端口输入带宽以64Kbps为增量进行限制，端口输出带宽以1Mbps为增量进行限制。

采用安奈特的解决方案，选用高性能、高性价比的安奈特网络设备产品，使得中山大学校园网的升级，可以轻易的将现有的网络系统建设为主干 1000M Ethernet的高性能的网络系统。满足中山大学现有的网络需求，同时在各个校区的不同区域，安装高性能的多层交换机，又使得整个中山大学的网络系统层次清晰分明，提高了网络管理的性能。

点评及结语

此次项目从设计阶段开始，就对网络系统的性能及其他特性提出了很高的要求。安奈特的网络解决方案及其网络设备产品，为整个项目给出了一个完整的答案，为项目的顺利开展和完成及良好的运作提供了保证，这也体现了安奈特公司在以太网解决方案领域中遥遥领先的地位，而其一系列网络设备产品以良好的性能，又是网络方案顺利实施最坚实的基础。
