软件测试开发技术UML扩展机制标签值  UML模型

· 标签值

标记值是一对字符串—一个标记字符串和一个值字符串—存储着有关元素的一些信息。标记值可以与任何独立元素相关，包括模型元素和表达元素。标记是建模者想要记录的一些特性的名字，而值是给定元素的特性的值。例如，标记可以是 author ，而值是对元素负责的人的名字，如 Charles Babbage 。

　　标记值可以用来存储元素的任意信息，对于存储项目管理信息尤其有用的，如元素的创建日期、开发状态、截止日期和测试状态。除了内部元模型属性名外，任何字符串可以作为标记名（这是因为标记和属性在一起会被认为是一个元素的属性并且可以被工具一起访问），而一些标记名已经被预定义了。见第 14 章）。

　　标记值还提供了一种方式将独立于实现的附加信息与元素联系起来。例如，代码生成器需要有关代码种类的附加信息以从模型中生成代码。通常，有几种方式可以用来正确地实现模型，建模者必须提供做出何种选择的指导。有些标记可以用做标志告诉代码生成器使用哪种实现方式。其他标记可为加入工具使用，如项目计划生成器和报表书写器。

　　标记值也可以用来存储有关构造型模型元素的信息（我们将在下面讨论）。

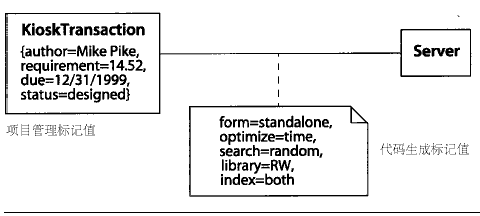

　　标记值用字符串表示，字符串有标记名、等号和值。它们被规则地放置在大括弧内（如图 11-2 ）。在图表中标记值经常被省略，只显示在下拉表格中。

lrG.gif" border=0>
图 11-2 标签值
