布线安装日渐容易 纵览新一代布线系统

领测软件测试网

　　
　　安装实施是布线系统中非常重要的一环，越来越受重视。产品在设计方面采用一些新的方法和技术，从而使产品自身非常方便安装。这种从细节上更好地满足用户需求的作法，是产品技术发展到比较成熟阶段市场竞争的新武器。
　　
　　密度增高的配线架

　　
　　从主流厂商新推出的配线架不难看出，它们都具备以下共同的特点:外观大方美观、具备高密度的线缆管理能力、允许使用预端接电缆或光纤、安装更方便快捷、轻松地进行系统的升级和变动。这些特点也是配线架今后的发展趋势。
　　
　　康普公司推出的作为GigaSPEED X10D组成产品之一的创新型通用模块化配线架(UMP)，它是一种19"机架安装式配线板，可接受最多达24个接线的MGS500信息口。它的模块化概念允许进行现场信息口端接或使用预端接电缆完成快速、可靠的现场安装，具备高密度以及整合InstaPATCH预端接光纤模块的能力。
　　
　　泰科电子AMP推出的XG系统屏蔽配线架为24个端口的IDC型配线架，可以支持24根XG屏蔽电缆的端接，性能符合标准要求。其模块中的PCB板采用每个端口独立的布线方式，对比传统配线架每个端口使用不同的PCB布线，这种方式有效地保证了所有端口都具有一致的性能。在配线架后部每个打线端口的位置都配有电缆固定装置，保证电缆屏蔽层与配线架屏蔽层的紧密良好连接，所有电缆通过配线架的外壳实现接地连接。
　　
　　西蒙推出的10G 6HD模块化快捷配线架采用了全新的电路板设计、优化的针孔插口针脚排列，使性能有所提高。具体来讲，此配线架具有在内部连接、交叉连接和固定点应用上的高性能;连接块上的金字塔进线系统在打线时可方便地将线对分开，以节省安装时间;向后管理器能方便正确地将线缆引导至端接点;向后兼容增强5类线以及低布线等级快接跳线;使用标准的110端接工具;滚压边缘以及无螺丝前板构成了美观的外形。
　　

　

　　泛达推出的MINI-COM高密度模块化角型配线架也很有特点，不但密度非常高，而且免去了水平理线器，在一个机架空间上内置48个端口，而常规需要两个机架空间。另外，它的端口有可见永久性识别标记，可以使用非屏蔽超5类、6类、光纤或同轴电缆的MINI-COM模块，并且扣合式安装使线缆的增加、变更及移动更方便。此配线架可以和新型 PATCHRUNNER电缆管理系统的垂直理线器(采用电缆管理环、内置弯曲半径控制)一起配合使用，给用户提供了高密度的电缆管理系统。
　　
　　便于识别的模块化插座
　　
　　新型模块化插座(模块、跳线)的发展趋势表现在以下几点:采用串扰补偿技术、使用新的印刷电路板和新材料、增加便于识别端口的彩色标记、应用导线定位槽、提供压力缓冲，所有这些特点使安装变得更简单，并能保证线对的绞合度及平衡。
　　
　　首先看一下康普公司推出的最新MGS500信息模块，采用了串音消除及补偿技术，它通过新印刷线路板(PWB)材料以及补偿技术，在高频率串音限制方面有了显著改进，并实现了出色的ANEXT消除效果。它基于SYSTIMAX实验室插接件场强定位技术(CFPM)，并结合系统水平工具减少交叉模块效应，实现了快捷可靠的连接设计。
　　
　　泰科电子AMP推出的XG系统屏蔽SL模块采用360。全屏蔽的防护机制，模块的外部采用金属屏蔽壳用于总体屏蔽，安装方便，并可以有效地保证电缆屏蔽层与模块屏蔽层的良好连接。纤细的外形与SL系列和110系列面板兼容。通用的线缆标签允许按照T568A或T568B打线方式，线缆按180。进入。为了补偿串扰的影响，这种模块的设计利用第二块电路板对信号传输路径进行分离，可以达到出色的性能，并完全满足标准的要求。
　　
　　西蒙的模块化插头可以端接线径为0.40~0.64mm、导体绝缘层直径为0.86~ 0.99mm的双绞实芯线或7股的双绞多股线。其10G 6 MC模块化跳线带宽达到300MHz，具有如下特点:可选的彩色标记条便于端口的识别;耐用的优质模块化插头可防腐蚀;优质的内部多股线分离器可延长使用寿命，并保持理想的线对平衡;创新的缓解压力(360。压环)不但能缓解张力，并且不会导致线对变形;带搭扣保护的插入护套能在跳线通过线槽或线缆管理器时起到保护作用。
　　
　　Belden CDT的EZ-MDVO插座采用专利的引线结构设计，其后部的端接帽有其独特之处，即采用了简单快速的压入式安装方式，每次扣锁时都能保证导线同步端接，安装时不需要特殊的专用工具。模块帽上采用双重彩色标记及导线定位槽，安装时端接信息插座变得更容易。
　　

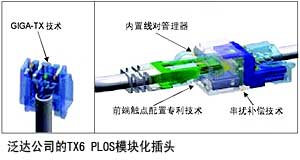

　　泛达推出的TX6 PLUS模块化插头是把GIGA-TX技术、多层印刷电路板内部的串扰补偿技术以及前端触点配置专利技术集于一身的产品，如上图所示。在安装时，GIGA-TX技术可以有助于保证线对绞合保持在连接点上，而前端触点配置技术加快了安装速度，对关键内部器件没有任何影响，使连接器内部的噪声降低到最小。内置线对管理器把导线锁定在相应位置上，使系统性能位于TIA插头性能范围的中心。端接盖提供了出色的应力缓冲能力，帮助控制电缆弯曲半径和紧固导线。
　　

　　采用新技术的双绞线
　　
　　铜缆万兆以太网的应用使得非屏蔽双绞线的性能发挥到了极点:缆芯采用优化的绞合技术、并用隔挡方法来降低邻近线对串音干扰;护套应用新材料和新技术，使安装和端接更方便;支持500MHz频率。
　　
　　康普推出的91系列电缆通过高科技护套技术，在电缆邻近信道串音干扰方面有了指数级别的改善，同时也改善了缆芯的分离和适应性;通过使用SYSTIMAX实验室电缆绞绕精确技术(CTAT)，优化的绞绕绞合技术，也明显提高了性能;通过使用连接头的优化电缆，最大程度降低了电缆内线对之间以及邻近电缆之间的交叉接合噪音;采用圆形平滑的外形，方便了端接和操作过程。
　　
　　西蒙的10G 6 UTP线缆配合其10G 6连接硬件，信道的可用带宽高达625MHz。这种超强10G 6布线系统能带来超高的网络性能，并可支持已出现的像VoIP音频和IP视频应用。尤其值得说明的是，采用了无铅材料的圆外护套，并且中央有十字骨架，这样可以使稳定性有所提高，并且便于安装。
　　
　　Belden CDT公司的粘连线对专利技术及其产品(Belden MediaTwist)也达到了很高性能。具体来讲，Belden MediaTwist可靠的性能是通过将每个线对的各个绝缘导线沿其纵轴紧紧粘合在一起而实现的。这种工艺提供了一致的导线间距、导线拉力以及绝缘导线绞合力。另外，加上采用独特的新月型设计，每个线对均“锁”定到位，从而保证了安装期间线对与线对间的移动降至最低限度。
　　
　　总之，目前布线产品和技术越来越成熟，厂商、集成商之间的竞争也越来越激烈，谁能从细节上入手做得更好，使产品更利于安装、维护和升级，谁就能赢得更多日益挑剔的客户。
