Dell PowerEdge 800 服务器 Windows 2000安装手册

本文档介绍了在不使用Dell Open Manage Server Assistant (DOSA) 光盘引导的情况下，如何安装Windows 2000 Server 到您的Dell PowerEdge 800 上。这个过程需要大约45 到 60 分钟。

*通常不使用Dell Open Manage Server Assistant 光盘引导安装主要是基于以下一些原因：
1. 原有的硬盘分区里有重要的数据, 需要保留. 而使用DOSA光盘安装, 将会删去硬盘上的原有分区；
2. 原有硬盘上有动态磁盘分区，DOSA光盘引导将导致系统自动重启, 而进入不了安装界面。

索引
步骤1. 识别您的Power Edge 服务器的系统配置
步骤2. 安装前的准备
步骤3. win2000安装步骤
步骤4. 驱动程序的安装

步骤 1. 识别您的 Power Edge 服务器的系统配置

Note: 具体信息随配置不同，请根据自己的配置正确安装。

常见800服务器集成的设备：
·Broadcom NetXtreme 5721 Gigabit Controller以太网控制卡；
·Intel 7221显示控制器；
·DRAC 4 远程控制卡（可选）
·常见使用的硬盘控制卡:
- CERC SATA 6CH控制器(可选）

- CERC SATA 2S

- PERC 4/SC控制器（可选）

- PERC 4/DC控制器（可选）

步骤2. 安装前的准备

2.1 安装操作系统前请您先准备好以下物品
· 硬盘控制卡驱动软盘
Note:硬盘控制卡识别以及驱动制作请参考《8G服务器磁盘控制卡识别及Windows 2000驱动制作》
· Windows 2000安装光盘

2.2设置 BIOS
1．开机自检时按F2键进入系统BIOS
2．光标移到BOOT SEQUENCE ，敲回车进入引导设备列表
3．光标移到CD_ROM DEVICE，按"-"键直到CD_ROM跳到第一项，并保证此项最左边有"v"标志（该标志用空格键选取）



4．用同样方法把Hard drive C:列为第二引导设备，并也有"v"标志
5．按ESC键退出引导设备选择界面
6．按ESC键,敲Enter键保存退出

步骤 3. Windows 2000 Text Mode Setup 文本模式安装
Text Mode Setup 文本模式安装
1. 把 Windows 2000 安装光盘放入光驱，并从光盘引导。
2. 在屏幕的底部出现信息：Press F6 if you need to install a third party SCSI or RAID driver 时，按"F6"键.

如果您使用PE800主板自带的SATA，不需要按F6加载驱动，就可识别硬盘, 转入授权页面

这个动作将会停止硬件的自动检测，并且允许您指定第三方硬件的驱动程序（如：PERC）。

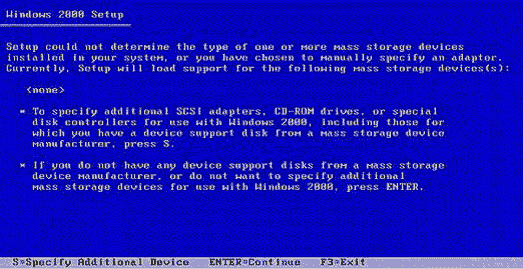

3. 按完"F6",后，安装程序会继续加载模块。这是正常的。过一会儿后，您将会看到以下信息：Setup could not determine the type of one or more mass storage devices installed in your system, or you have chosen to manually specify an adaptor.

4. 按"S" 键加载指定设备驱动程序。

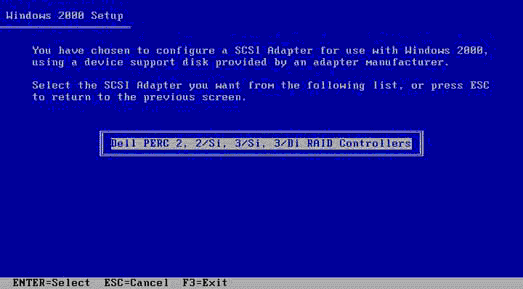

5. 插入硬盘控制卡驱动软盘并按"Enter"，在设备列表里会有一项服务器所配置的硬盘控制卡的选项，按"Enter"加亮选择。如：在设备列表里会有一项选项Dell PERC RAID Products for windows 2000按"Enter"加亮选择。
Note：此项选择由具体阵列卡或SCSI控制器型号决定,不同的控制器这里显示将不同

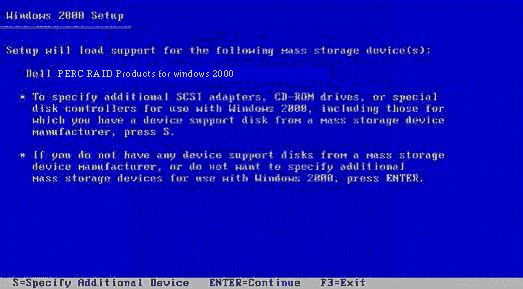

6. 拷贝完成后，安装程序将返回到设备列表界面。确定PERC驱动在列表里，并按"Enter"继续。

7. 安装程序搜索系统里其它大容量的设备，如：SCSI和IDE控制器。这个步骤需要几分钟。

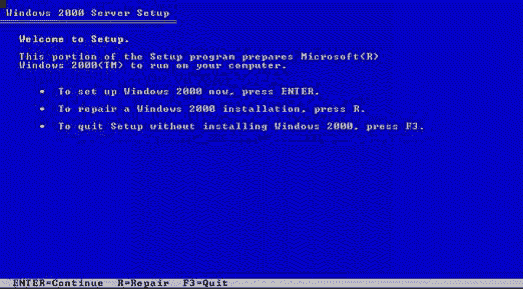

8. 按"Enter"，安装Windows 2000。

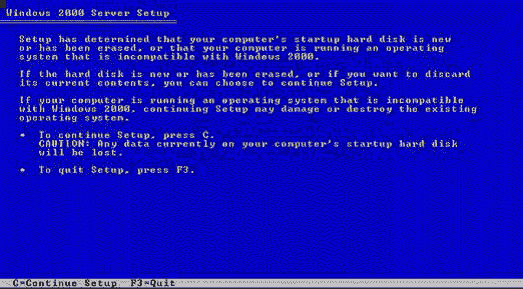

9. 如果系统里没有存在分区信息，您将看到如下画面，按"C"键继续。

10. 阅读许可协议，并按"F8"键接受。

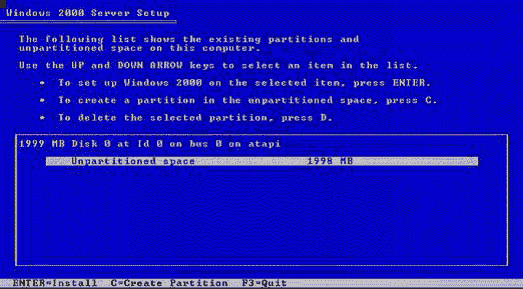

11. Disk 0 包含有未分区的空间，选择未分区空间，并按"C"键创建分区。 （只适合全新安装）
NOTE: 如果您是修复安装或重新安装，并且有重要数据在硬盘上，请不要删除原有硬盘分区。选择原系统盘进行安装。

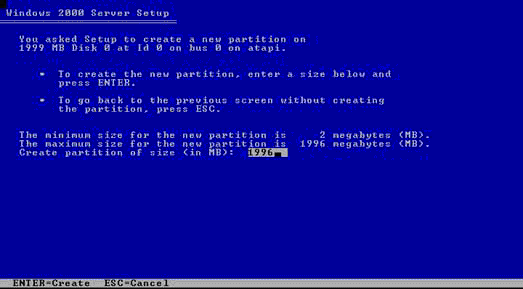

12. 输入分区的大小，并按 "Enter"。

NOTE: 推荐分区的大小为 4096 或更大。

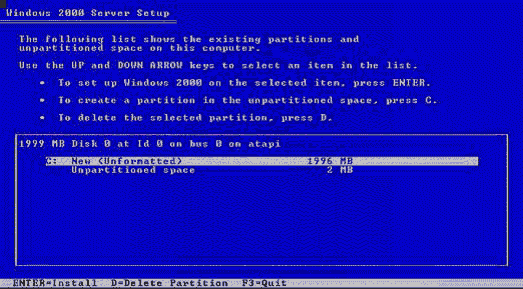

13. 选择 C: New(Unformated) 分区，并按 "Enter"。

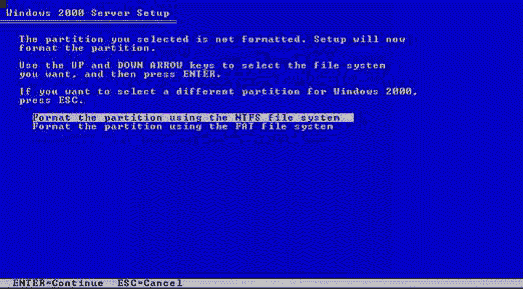

14. 为分区选择文件格式，并按"Enter" 。开始格式化分区。

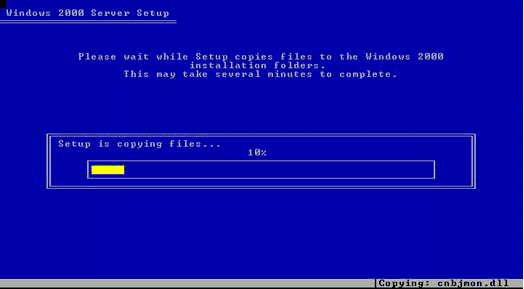

15. 格式化完成后，安装程序开始拷贝文件到系统。

16. 如果您已经取出了PERC 驱动程序盘,将提示您重新插入该盘。系统将拷贝驱动到分区。
17. 当安装程序完成了文件的拷贝，系统将自动重新启动(注：请把软盘取出!!)，并且自动启动图形安装部分。

GUI Setup
WINDOWS 2000系统图形安装过程介绍省略。如要了解详细过程，请查看《 WINDOWS 2000系统图形安装文档 》。

步骤 4. 驱动程序的安装

（1）安装显卡驱动

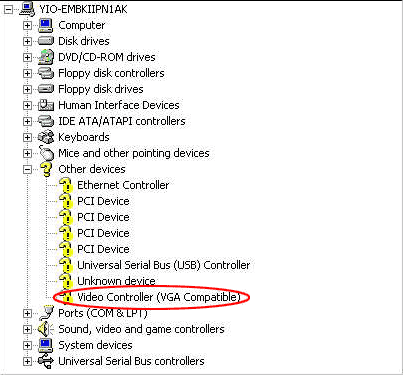

Windows2000安装完成，用鼠标右击“我的电脑”，选择硬件中的设备管理器“device manager”,在“其他设备”中有一个打着黄色问号加感叹号的Video Controller(VGA Compatible)，那就是需要驱动显卡

a）下载显卡驱动

获取途径：
从随机所带的光盘DOSA创建显卡的驱动程序：
1. 将DOSA盘放入运行Windows的PC 的光驱，自动弹出WEB 界面
2. 选定您的服务器型号，选择操作系统(WIN2000)，点击Continue
3. 选定Video下的 Intel: E7221 Integrated Video(Driver) ，保存。

b）显卡驱动安装

• 将下载的显卡驱动包解压到本地硬盘或软盘内
• 右键单击“我的电脑”，选择“属性”
• 找到“硬件”，点击“设备管理器”
• 找到“未知设备”，选定“Video Controller(VGA Compatible)”，右键点击“属性”
• 点击“驱动程序”，点击“更新驱动程序”
• 单击“下一步”
• 点击“搜索适于我的设备的驱动程序”
• 选择“指定一个位置”，点击“下一步”
• 找到A:/选上或指定到本地硬盘相应目录驱动程序文件
• 点击“确定”，系统即可开始加载驱动，直至完成

点击查看大图

（2）安装Broadcom NetXtreme 5721 Gigabit Controller以太网卡驱动

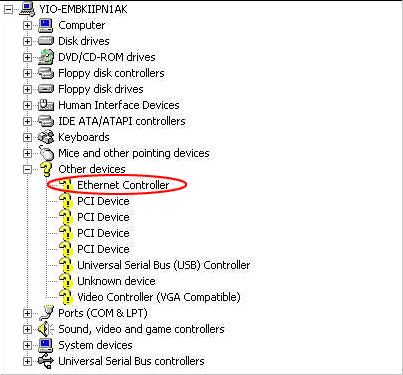

Windows2000安装完成，用鼠标右击“我的电脑”，选择硬件中的设备管理器“device manager”,在“其他设备”中有一个打着黄色问号加感叹号的Ethernet Controller，那就是需要驱动网卡（图3）

a）下载Broadcom NetXtreme 5721 Gigabit Controller以太网卡驱动

获取途径：

一、从随机所带的光盘DOSA创建网卡的驱动程序：
1. 将DOSA盘放入运行Windows的PC 的光驱，自动弹出WEB 界面
2. 选定您的服务器型号，选择操作系统(WIN2000)，点击Continue
3. 选定Network下的Broadcom:NetXtreme Family of Adapters(Driver 7.80)(Self Extracting Zip)保存，并解压至一临时目录。（图4）

点击查看大图

二、从网页下载：
http://support.dell.com/support/downloads/exportcompliance.aspx?c=us&；cs=555&；l=en&；s=biz&；fileid=114629&；SystemID=PWE_CEL_800&；category=0&；os=WNET&；osl=en&；deviceid=2957&；devlib=5&；releaseid=R87745&；p=HTTP

b）网卡驱动安装

• 将下载的网卡驱动包解压到本地硬盘或软盘内
• 右键单击“我的电脑”，选择“属性”
• 找到“硬件”，点击“设备管理器”
• 找到“未知设备”，选定“Ethernet Controller”，右键点击“属性”
• 点击“驱动程序”，点击“更新驱动程序”
• 单击“下一步”
• 点击“搜索适于我的设备的驱动程序”
• 选择“上一步中建立的网卡驱动临时目录”，点击“下一步”
• 找到A:/选上或指定到本地硬盘相应目录驱动程序文件
• 点击“确定”，系统即可开始加载驱动，直至完成

（3）安装ChipSet驱动

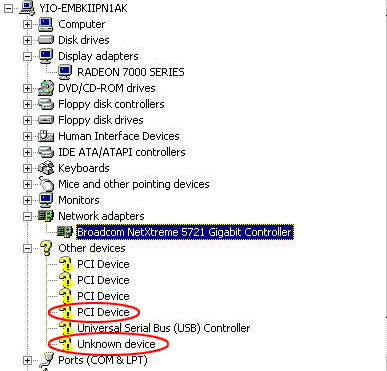

安装完网卡和显卡后,设备管理器状态如下,需要安装ChipSet驱动（图5）

A）下载Chipset(SM BUS CONTRALLOR)驱动

一、从随机所带的光盘DOSA创建DRAC的驱动程序：
1. 将DOSA盘放入运行Windows的PC 的光驱，自动弹出WEB 界面
2. 选定服务器(PE800)，选择操作系统(WIN2000)，点击Continue
3.选定Chip Set下的Intel: Chipset Software Installation Utility Series6(Driver)6.2.0.1005(Self Extracting Zip)点击，保存。

驱动文件名: R82359.exe（对于不同版本DOSA盘，文件名可能会有所不同）（图6）

点击查看大图

二、从网址下载
http://aiedownload.intel.com/df-support/7943/eng/infinst_enu_6201005.exe

B） SM Bus Controller驱动安装:

• 双击R82359.exe解压到本地硬盘或软盘内
• 右键单击“我的电脑”，选择“属性”
• 找到“硬件”，点击“设备管理器”
• 找到“未知设备”，选定“SM Bus Controller”，右键点击“属性”
• 点击“驱动程序”，点击“更新驱动程序”
• 单击“下一步”
• 点击“搜索适于我的设备的驱动程序”
• 选择“指定一个位置”，点击“下一步”
• 找到A:/选上或指定道硬盘相应目录驱动程序文件
• 点击“确定”，系统即可开始加载驱动，直至完成

（4）安装usb2.0

安装windows2000SP4补丁后,usb2.0即可正常

（5）安装DRAC卡(可选)

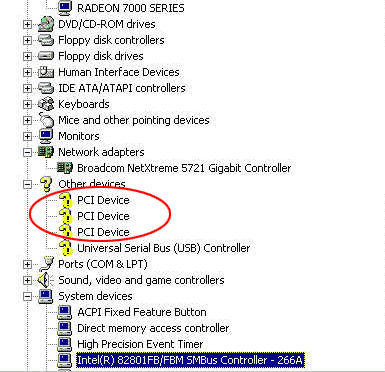

如果您完成以上安装步骤后发现设备管理器中仍有3个未知pci设备（图7）

则您的机器选装了DRAC 4/P远程控制卡,需要安装驱动

A）下载DRAC卡驱动

DRAC卡：Dell: Remote Access Controller - DRAC 4/P (Driver)

获取途径：

一、从随机所带的光盘DOSA创建DRAC的驱动程序：
1. 将DOSA盘放入运行Windows的PC 的光驱，自动弹出WEB 界面
2. 选定服务器(PE800)，选择操作系统(WIN2000)，点击Continue
3. 选定Systems Management下的Dell: Systems Management - Dell: Remote Access Controller - DRAC 4/P (Driver) 7.98-040120a-015445C-Dell.2-WHQL (Self Extracting Zip) 点击，保存。
驱动文件名: R80174.exe（对于不同版本DOSA盘，文件名可能会有所不同）（图8）

点击查看大图

二、从网站获取
http://support.dell.com/support/downloads/exportcompliance.aspx?c=us&；cs=555&；l=en&；s=biz&；fileid=108372&；p=HTTP

B） DRAC卡驱动安装:

• 双击R80174.exe解压到本地硬盘或软盘内
• 右键单击“我的电脑”，选择“属性”
• 找到“硬件”，点击“设备管理器”
• 找到“未知设备”，选定“PCI Device”，右键点击“属性”
• 点击“驱动程序”，点击“更新驱动程序”
• 单击“下一步”
• 点击“搜索适于我的设备的驱动程序”
• 选择“指定一个位置”，点击“下一步”
• 找到A:/选上或指定道硬盘相应目录驱动程序文件
• 点击“确定”，系统即可开始加载驱动，直至完成
• 重复4-10步安装其余两个“PCI Device”

至此windows2000完成在PE800服务器的安装
