支持XeonCPU的芯片组介绍

发布: 2007-6-21 12:06 | 作者:   | 来源:   | 查看: 15次 | 进入软件测试论坛讨论

领测软件测试网



    ServerWorks GC-HE芯片组是为两路至四路至强服务器所设计。在GC-HE芯片与内存之间通过4条数据通道连接,其数据带宽达到了6.4GB,最大内存容易提升到64GB。GC-HE芯片组可以通过3条IM Bus分别连接3颗CIOB-X芯片,最多可以连接6个PCI-X设备,而LE只有4个。

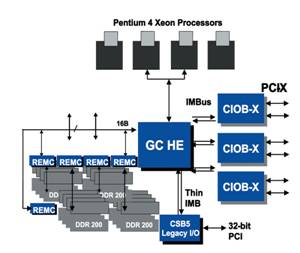

支持XeonCPU的芯片组介绍(图一)



    ServerWorks GC-LE芯片组可以支持两路至强处理器,其内存控制器采用两个8bit通道连接内存,其带宽总和为3.2GB,可以支持16GB的DDR内存。GC-LE内存控制器通过两条IM Bus分别连接2颗CIOB-X,每条数据链路的带宽都为3.2GBps,可以为PCI-X设备提供足够高的带宽。


支持XeonCPU的芯片组介绍(图二)



    E7500是Intel公司首次在服务器应用领域中推出采用DDR内存的主板芯片组,虽然E7500的内存控制器(MCH)目前只支持100MHz的内存工作频率,但是通过采用2个内存通道,E7500可以提供最大3.2GBps的内存带宽,这个数值与400MHz前端总线的Xeon处理器的带宽恰好相同。不过我们在E7500的结构图中看到,连接两颗Xeon处理器的仍旧是采用总线(3.2GBps)共享的方式。

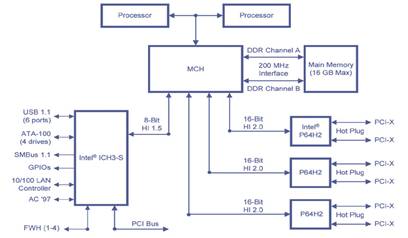

支持XeonCPU的芯片组介绍(图三)



    除了采用DDR内存以外,E7500最大的改进就在于其I/O控制以及芯片间数据通道的改进。从i810芯片组开始,Intel公司在此后推出的i800系列芯片组中都采用了IHA(Intel Hub Architecture)。以往所采用连接MCH和ICH之间的HL(Hub-Link)协议是1.0,而在E7500芯片组中采用的HL协议提升为1.5和2.0两个版本。之所以在一个芯片组产品中采用2个Hub-Link规范,是因为E7500芯片组中为了满足高数据吞吐设备的需求,采用64bit的PCI/PCI-X P64H2芯片提供了新的PCI-X接口。 E7500芯片组可以通过3个P64H2芯片提供3条HL2.0通道,每条通道可以为用户提供1.066GBps的I/O带宽,而且每个P64H2芯片可以提供2个64位的PCI或PCI-X通道。根据不同的应用环境,主板厂商可以在主板上设置66、100甚至133MHz的PCI-X插槽,对于那些高速RAID或者其他需要较大数据传输速率的设备,E7500芯片组在PCI/PCI-X上的灵活配置以及强大的性能足以满足目前设备的需要。



    E7500芯片组中也配备了ICH3-S芯片,连接MCH与ICH3-S芯片的是1.5版本的Hub-Link,通过这条8位66MHz的数据通道,用户可以连接PCI、ATA以及USB等设备。
