ADSL硬件产品图片展示大全

领测软件测试网

　　
　　USB插槽
　　下图所示就是USB调制解调器的专用插槽（左图）。而且它的两个插槽分别是电话线入口（左图--右黑线），数据线入口（左图--左绿线）。数据线接头使用的是RJ-11型电话插头。
　　

　

　　下图是阿尔卡特公司生产的SpeedTouch调制解调器。它有一根电缆线与你的电脑和上图（左）的数据线入口相连。
　　　
　　以太网路由器（Ethernet Router）

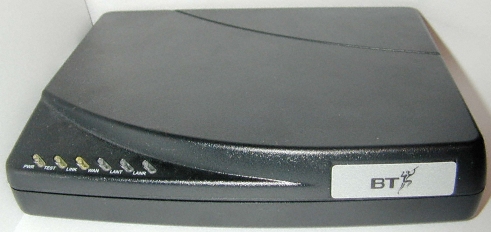

　　下图是Efficient Networks公司提供的以太网ADSL路由器，其型号为5861。
　　　

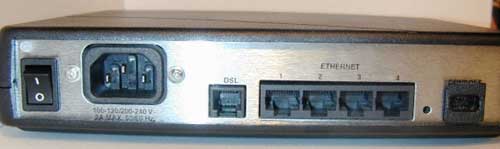

　　如下图所示，该路由器有4个10M以太网口，所以通过它可以连接四台电脑，如果再使用一个HUB，那么所能连接的电脑数将会更多。
　　　

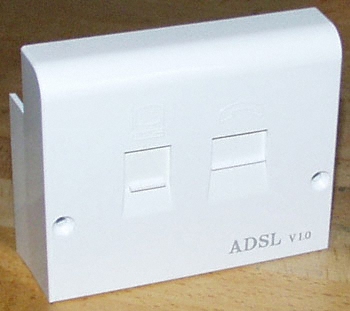

　　ADSL是在电话用户线上采用分离器（splitter）的办法将模拟话音通道与数字调制解调器分开，即使在ADSL连接失败时也不影响话音服务。当安装ADSL时，工程师第一件要做的事情就将这个分离器安装到位。
　　　

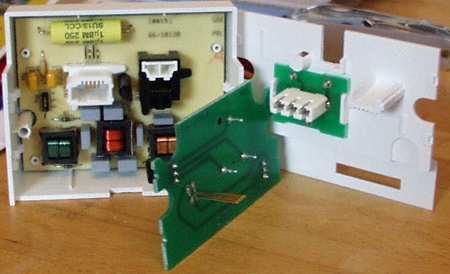

　　该分离器通常包含有两个滤波器（将频率较低的PSTN频带信号与较高的频率的ADSL频带信号分开）
　　　

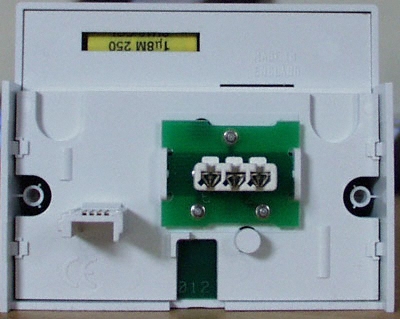

　　在分离器的背面有一个标准电话插座（与你的接线盒相连）此外还有一个类似的接口，在测试的情况下，安装人员可以与其它的电缆相连。
　　
