Win2003 Server磁盘镜像卷之管理篇

领测软件测试网

　　

　　在前一篇文章《Win2003 Server镜像卷揭密之创建篇》中我们介绍了如何在Windows Server 2003系统中创建RAID 1镜像卷的方法，本文就要接着向大家介绍如何在这一系统中管理所创建的镜像卷。Windows Server 2003系统中的镜像磁盘卷的管理主要包括以下几下几个方面。
　　
　　一、将镜像卷分成两个卷
　　
　　因为镜像卷毕竟只是使用了一半的磁盘空间，当磁盘空间较紧，不想使用镜像卷时，我们可以中断原来所创建的镜像卷，把镜像卷分成两个独立的卷。具体方法也有“Windows界面”和“命令行”两种方式。下面分别介绍。
　　
　　1. Windows界面方式
　　
　　第1步，进入“磁盘管理”界面，在要中断镜像副本之一的镜像卷上单击右键，然后选择“中断镜像卷”选项，此时系统会弹出如下图所示的提示框。
　　　

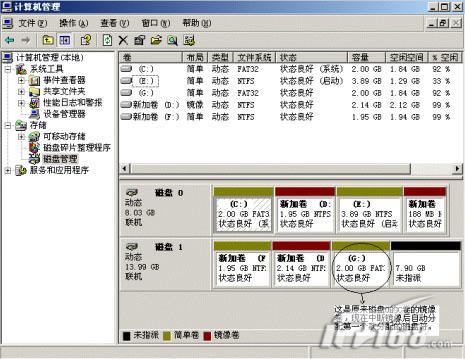

　　第2步，单击“是（Y）”按钮，系统即自动中断镜像。此时原来组成镜像卷的两个卷副本就会成为两个单独的简单卷。这些卷不再具备容错能力。您单击选择的用于中断镜像卷的卷副本仍然保留驱动器号或装入点，同时将下一个可用的驱动器号指派给其他卷。如下图所示。
　　　
　　2. 命令行方式
　　
　　第1步，进入命令提示符状态，键入：diskpart命令。
　　第2步，在DISKPART提示符下，键入：list volume命令，记下镜像卷的卷号。
　　第3步，在DISKPART提示符下，键入：select volume n命令，选择要中断为两个独立卷的镜像卷。
　　第4步，在DISKPART提示符下，键入：detail volume命令，记下要中断为两个独立卷的镜像卷的磁盘号。
　　第5步，在DISKPART提示符下，键入：break disk n命令，中断镜像。仅适用于动态磁盘。将镜像卷分为两个简单卷。这些卷不再具备容错能力。磁盘号为 n 的磁盘将接收到焦点，以便您可以为其指派驱动器号。如果指定的磁盘是系统或启动卷，则该命令无效。另一个磁盘将保留驱动器号以及任何属于镜像卷的装入点。
　　
　　二、从镜像卷中删除镜像
　　
　　“删除镜像卷“与前面介绍的“中断镜像”有些类似，但不完全一样。中断只是中断两个磁盘卷的镜像关系，而此处的删除镜像卷而是针对某一镜像卷进行的，其他镜像卷不同时删除，但因不再有镜像磁盘，所以不镜像也不能成功。本管理任务具体方法也有“Windows界面”和“命令行”两种方式。下面分别介绍。
　　
　　1. Windows界面方式
　　
　　第1步，在“磁盘管理”界面选择要删除的镜像卷，单击右键，然后选择“删除镜像”选项，弹出如下图所示对话框。在这个对话框中要求选择删除镜像卷所在磁盘。
　　　

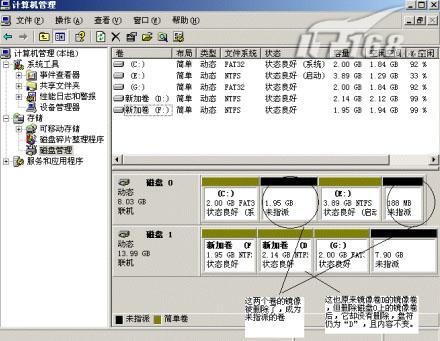

　　第2步，选择好磁盘后，单击“删除镜像”按钮，系统会再次提示用户，要求用户确认。删除镜像后的磁盘管理视图如下图所示。这里删除中原来磁盘0上的磁盘符为“D”的镜像卷，而磁盘1上的D镜像的盘符卷仍然为“D”，其中的数据也不受影响。
　　　
　　
　　【警告】一旦从镜像卷中删除镜像，被删除的镜像就变为未分配空间，而且剩余镜像变成不再具备容错能力的简单卷。已删除镜像中的所有数据都将被删除。
　　
　　2. 命令行方式
　　
　　第1步，进入命令提示符状态，键入：diskpart命令。
　　第2步，在DISKPART提示符下，键入：list volume命令，记下镜像卷的卷号。
　　第3步，在DISKPART提示符下，键入：select volume n命令。
　　第4步，在DISKPART提示符下，键入：detail volume命令，记下指定要删除和转换到可用空间的一半镜像卷的磁盘编号。
　　第5步，在DISKPART提示符下，键入：break disk n [nokeep]命令。此命令中的“break disk n”命令仅适用于动态磁盘。将镜像卷分为两个简单卷。这些卷不再具备容错能力。磁盘号为n的磁盘将接收到焦点，以便您可以为其指派驱动器号。
　　
　　如果指定的磁盘是系统或启动卷，则该命令无效。另一个磁盘将保留驱动器号以及任何属于镜像卷的装入点。Nokeep参数指定只保留一个镜像卷，另一个简单卷将删除并转化为可用空间。两卷都不接收焦点。
　　
　　三、重新连接磁盘并修复镜像卷
　　
　　如果包含部分镜像卷的磁盘已经断开连接，现要重新使用这些镜像卷，则可尝试重新连接并激活磁盘。也有“Windows界面”和“命令行”两种方式。下面分别介绍。
　　
　　1. Windows界面
　　
　　首先，请确保要重新连接的物理磁盘已经打开、插入并连到计算机上。如有必要，请打开或重新连接物理磁盘。
　　
　　具体方法很简单，只需进入“磁盘管理”界面，在“丢失”或“脱机”的磁盘上单击右键，然后选择“重新激活磁盘”选项即可。如果磁盘没有返回到“联机”状态，或者如果卷没有返回到“良好”状态，请参阅下节的“用另一磁盘上的新镜像替换出现故障的镜像”介绍。
　　
　　2. 命令行方式
　　
　　第1步，进入命令提示符状态，键入：diskpart命令。
　　第2步，在DISKPART提示符下，键入：list disk命令，记下处于“脱机”状态的磁盘的编号。
　　第3步，在DISKPART提示符下，键入：select disk n命令，选择处于“脱机”状态的磁盘。
　　第4步，在DISKPART提示符下，键入：online命令，使脱机磁盘或带有焦点的卷处于联机状态。
　　
　　四、用另一磁盘上的新镜像替换出现故障的镜像
　　
　　如果包含部分镜像卷的磁盘丢失并且该卷没有返回到“良好”状态，则应当用另一个磁盘上的新镜像替换出现故障的镜像。也有“Windows界面”和“命令行”两种方式。下面分别介绍。
　　
　　1. Windows界面
　　
　　第1步，在“磁盘管理”界面“丢失”或“脱机”磁盘上的镜像上单击右键，然后选择“删除镜像”选项。然后按本文第二点的“从镜像卷中删除镜像”介绍的方法进行。
　　
　　第2步，在要重新镜像的卷上（不是已删除的卷）单击右键，然后选择“添加镜像”选项，会出现如下图所示对话框。选择了磁盘后单击“添加镜像”按钮后系统即自动把原来已删除的镜像重新激活。
　　
　　【注意】安装新磁盘之前，请中断镜像，然后查看系统日志以确定磁盘或磁盘控制器是否出现故障。如果出现故障的镜像位于有故障的控制器上，则在有故障的控制器上安装新的磁盘并不能解决问题。
　　
　　要替换镜像卷中的卷，必须有一个未分配空间至少与要修复的区域一样大的动态磁盘。如果没有具有足够未分配空间的动态磁盘，将无法使用“添加镜像”命令。（要确认是否有足够空间，请右键单击该磁盘，再单击“属性”，然后检查“未分配空间”的大小。这一大小可能比图形或列表视图中的略小。）
　　
　　如果要替换镜像系统卷中的某个磁盘，则替换磁盘一定要与原磁盘相同。否则，如果磁盘的几何结构不同或系统卷位于磁盘不同的偏移量上，就会出现启动故障。应始终通过尝试从每个卷启动操作系统来测试您的配置，以确保在其中一个磁盘发生故障时操作系统确实能够启动。
　　
　　2. 命令行方式
　　
　　第1步，进入命令提示符状态，键入：diskpart命令。
　　第2步，在DISKPART提示符下，键入：list volume命令，记下镜像卷的卷号。
　　第3步，在DISKPART提示符下，键入：select volume n命令。
　　第4步，在DISKPART提示符下，键入：detail volume命令，记下指定要删除和转换到可用空间的一半镜像卷的磁盘编号。
　　第5步，在DISKPART提示符下，键入：break disk n [nokeep]命令，中断镜像。
　　第6步，在DISKPART提示符下，键入：select volume n命令，选择包含要镜像的卷的卷。
　　第7步，在DISKPART提示符下，键入：list disk命令，记下要在其上镜像卷的动态磁盘的磁盘号。
　　第8步，在DISKPART提示符下，键入：add disk n命令，添加新的磁盘到镜像中。
