替代光纤和专线，降低了网络建设成本，为用户节省大量的费用；

工程建设周期短；

扩充性强；

可灵活方便地进行安装布署；

提供高可靠性，保证不间断的视频监控；

传输速率高，实时性强；

支持远程监控；

设备成本低，性价比高。

电力远程视频监控系统由前端视频采集模块、视频服务器、图像传输模块、远程监控模块构成。前端视频采集模块负责采集视频监控图像信息及语音信息。视频服务器接收现场监控点安装的摄像机所摄录的实时和高分辨率的视频图像信息并进行压缩编码。经过视频编解码器压缩的视频信息通过CDMA1X IP路由器发送到CDMA1X网络。视频监控信息采用CDMA1X网络传送至中心控制室进行计算分析、整理和记录，传递速度快，系统结构简单。视频监控中心设在电力局中心控制室，采用矩阵控制器，通过计算机控制实现视频切换、硬盘自动长时间录像及摄像机、云台等各种动作，实时监视变电站状况。监控中心通过专线从移动营运商网关获得实时视频信息，可以完成对远程监控点的视频监控。

电力远程视频监控系统采用CDMA1X 移动数据网络进行组网和数据通讯。

各变电站（所）提供以太网接口，便于变电站（所）的图像、声音及数据经视频编码器通过CDMA1X IP路由器以太网接口通过CDMA1X移动数据网络上传至监控中心；图像信息通过音视频解码转换为模拟图像，在监控中心可以以监视器、电视墙等方式显示图像。监控中心采用远程监控管理软件对各变电站（所）的图像及数据集中管理。

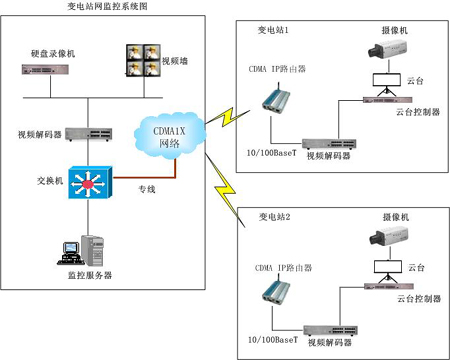

系统原理如下图所示：

无线视频监控系统由视频信息采集压缩系统、无线数据传输系统和监控管理中心三部分组成：

1、视频信息采集系统

在变电站，视频采集终端负责采集视频信号、报警信号，并执行远程控制命令，如控制云台的转动和摄象机镜头等；视频采集终端通过CDMA1X通信设备与视频服务器进行通信，交换视频、报警和控制数据。

根据监控点的具体情况，在各监控点安装相应的监控摄像机（彩色或黑白、固定或活动云台、定焦或变焦）和软件系统。在每个监控点可以安装一个或数个监控摄像机，外围再各配备一台云台、防护罩及云台控制器。每个视频采集点各匹配一台视频编解码器。监控摄像机用于各监控点实时视频信号。云台可以由控制中心的计算机控制。用户可对摄像机进行水平360度，垂直90度及变焦控制。

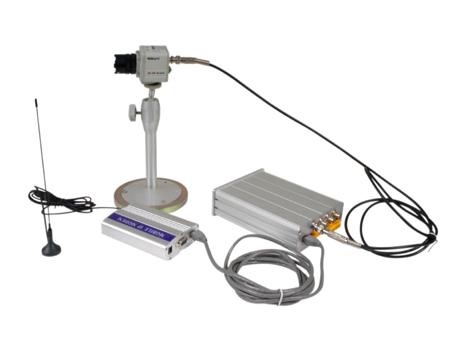

视频编码器是集音、视频采集、音视频压缩编码、网络传输、WEB Server、输入输出控制等功能于一体的网络视频传输设备。视频编码器可以接入各种模拟摄像头，将模拟音、视频信号转换为压缩音视频数据流，再通过网络传输到PC上解码显示或通过视频解码器还原为电视信号显示。视频编解码器负责把摄像机的模拟视频信号转变成数字信号，同时进行压缩，另外也传输控制信号，视频编解码器内置10/100M网卡，通过网线连接到无线设备上，编码压缩处理后的监控信息通过无线网络汇集到监控管理中心，监控中心能看到各监控点的实时状况，监控人员可通过监控中心局域网或Internet远程实时浏览视频图像、遥控云台。

为充分保证每个监控点的带宽，采用MPEG4的编码标准，带宽占用较低，并可实现图像的优质传输和存储，而且传输距离较远,适用于广阔区域的监控。

2、无线传输系统

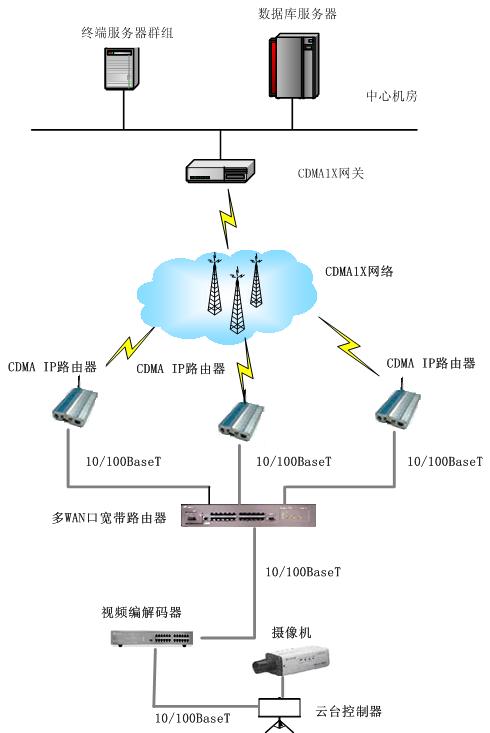

通过CDMA1X IP路由器采用点对多点方式建立覆盖监控领域的无线带网络。在远程监控点安装SCN2000 CDMA1X IP 路由器（以太网接口）。产品具有传输距离远、低时延（对视频应用非常关键）和设备成本低的特点，可以提供高效和经济的视频传输解决方案。CDMA1X理论速率153.6Kbps，目前实际测试速率为80kbps，超过目前普通有线电话拨号上网的56kbps，是平均30-40kbps的GPRS数据传输的2-3倍。可以将不同地点的现场视频信息通过无线通讯手段传送到监控中心，支持采用H.263/ MPEG-1/2/4等格式的数字视频流稳定可靠地进行传输，能够保证视频流的稳定持续传输，并且不受山川、河流、桥梁道路等复杂地形限制。特别适合像交通路口远程监控的通信需求。SCN2000 CDMA1X IP 路由器设备提供10/100BaseT以太网接口，监控点的交换机、视频解码器和摄像机都可以直接双绞线连接到SCN2000 CDMA1X IP 路由器的10/100BaseT以太网接口上。

3、监控管理中心

监控管理中心负责接收各监控点通过CDMA1X网络传输过来的视频信息，在调度中心或者集控站中有视频服务器，它负责管理多个变电站的视频采集终端，并为局域网上的监控终端提供视频服务。当变电站比较多时，可以使用多台视频服务器。

监控管理中心负责接收各监控点通过CDMA1X网络传输过来的视频信息，控制中心可以通过电视监视器显示各现场监控点的图像信息，也可在通过电视墙进行图像的实时监控，并进行数码录像，用户登录管理，控制信号的协调，视频数据可同时存入存储服务器，进行录像的存储、检索、回放、备份、恢复等。监控人员可以通过计算机访问存储服务器查询回放视频录像。

监控中心主要由视频编解码器、矩阵电视墙、监控服务器、硬盘录像机等组成，可完成现场图像接收与显示，录像的存储、检索、回放、备份、恢复等。

视频编解码器对经CDMA1X无线网络传送来的前端监控点摄像机采集的视频信号进行编解码处理，传到监控管理中心局域网视频监控服务器上，再经交换机通过内部局域网传播至各个相关部门或人员的客户端。

监控中心发出的对于云台、镜头等的控制指令通过无线设备传送到监控点。用户可以通过位于监控中心的云台控制设备控制现场任意点的云台、镜头的光圈、焦距、变倍；云台的上、下、左、右、自动或辅助控制远端的电源、摄像机开关等。

现场传回的视频图像转化为数字信号存储在硬盘录像机上，可方便快捷地实现资料的存储、更新、查询、备份，为交通违章处理等执法工作提供依据。

1、系统特点：

采用MPEG4的压缩技术；

支持Web Server，B/S模式操作，可通过浏览器和互联网进行远程控制访问；

支持TCP/IP协议

提供RS232/485接口，RJ45以太网接口；

2、技术指标
